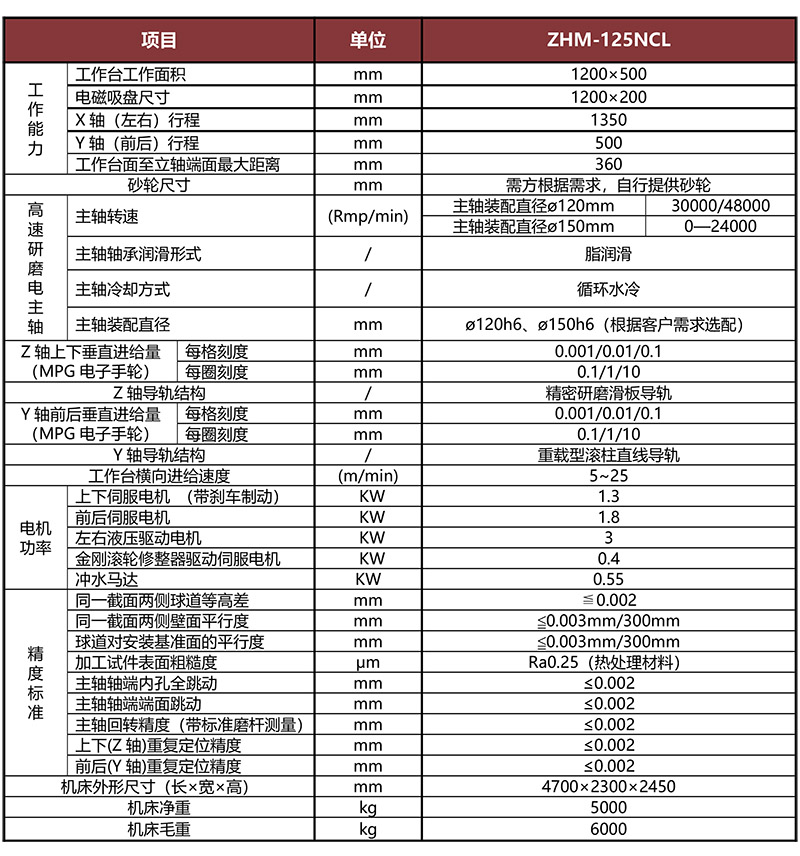

ZHM-125NCL立軸數控精密成型磨床
產品型號
ZHM-125NCL立軸數控精密成型磨床發布時間
2025-02-11企業性質
瀏覽次數
產品中心
product相關產品
RELATED PRODUCTS
精度檢測
型號：
6200NC數控平面成型磨床
型號：6200NC數控平面成型磨床
詳細介紹
結構特點：本機床采用立柱移動C型結構設計，磨頭采用立式高速電主軸，安裝于立柱上，與工作臺成垂直結構，并在Z軸（上下方向）精密滑板導軌上做直線垂直進給運動，立柱安裝于滑座上通過重載型滾柱直線導軌安裝于主機座進行Y軸（前后方向）運動，工作臺安裝于主機底座上，X軸（左右方向）通過液壓驅動在主機底座上雙“V”貼塑導軌上做左右反復運動；
床身材質：主機座、滑座、工作臺、立柱和機頭等主要均部分采用強度、耐磨性、耐熱性均較好，減振性能良好的高級灰鑄鐵HT300，內部合理布筋，增強了剛性，確保長久不變形，并具有極佳的抗彎及抗扭應力，更能確保各結構體的穩定性；
高速磨削電主軸：
? 可以根據客戶需求，選配廣州昊志/浙江艾肯/臺灣數格等品牌。
? 高精度：磨削主軸的軸端內孔跳動≤0.001mm，主軸振動≤0.8mm/s，具有無與倫比的高精度的特性。
? 高配置：采用國際知名品牌P4級軸承，并配置高速變頻器，根據砂輪外徑及線速度要求，實現自動恒速運行。
? 循環水冷：本機床標配主軸水冷卻系統裝置，冷卻水強制帶走軸承及加工所產生的熱量，有效抑制主軸溫升，減小主軸熱變形，提供更好的加工精度與表面粗糙度。
? 良好密封：采用迷宮式+氣幕密封結構，可有效防止加工過程中切削液和異物入侵。
軸向傳動結構：
? 左右（X軸）：模擬變量液壓驅動控制比例閥驅動自動進刀，伺服控制根據實現粗磨、半精磨、精磨等各道加工工序的油壓速度進行無極變速，并可以實現砂輪修整位精確定位 —— 數控自動；
? 前后（Y軸）：采用絕對值精密伺服電機+滾珠絲桿傳動結構，實現前后方向定點、定速、等距磨削功能，最小進刀量0.001mm，Y軸重復定位精度控制在≦2μm以內 —— 數控自動；；
? 上下（Z軸）：采用絕對值精密伺服電機+滾珠絲桿傳動結構，自動進刀平面磨削及深切緩進切槽磨削加工，最小進刀量0.001mm，重復定位精度控制在≦2μm以內 —— 數控自動；

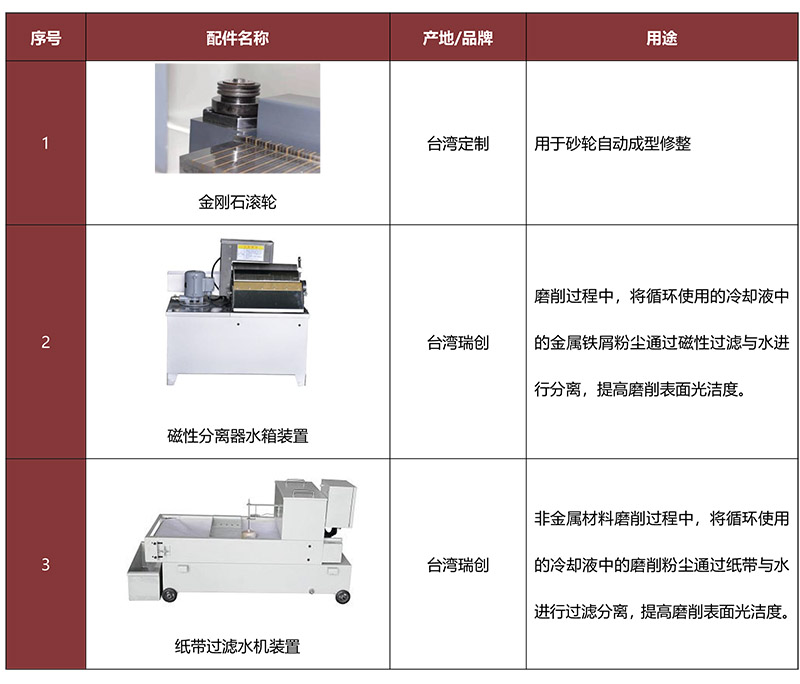

? 該機床采用伺服驅動式金剛滾輪修整器裝置，實現砂輪自動修整自動補償。（金剛滾輪由需方自行提供）
導軌結構：
? X軸（左右方向）：采用雙“V”精密刮研貼塑導軌；
? Y軸（前后方向）：采用高精密P級滾柱直線導軌，剛性佳、重復定位精度高；
? Z軸（上下方向）采用精密研磨滑板式結構；
數控系統：
? 本機臺配置臺灣新代CNC數控系統，M3網絡通訊接口；
? 本數控系統采用10寸人機界面+機械操作面板+X、Y、Z三軸手持式電子手輪，操作簡單、方便；
? 本系統具有開放式模塊編輯兩種功能，本公司根據滑塊、導軌及直線模組的加工工藝及砂輪修整要求，編輯內側球道、外側球道、砂輪自動修整等專用程序模塊，方便用戶隨時選擇調用對應程序。讓使用者操作更加簡單、方便。
? 本數控系統還兼具有G代碼編程功能；
? 系統具有MPG電子手輪模擬研磨路徑及砂輪修整循環功能，有效避免誤操作發生危險。
? 根據砂輪的實時外徑尺寸、線速度要求，實現主軸在線恒速運行，主軸自動調整轉速。并具有砂輪自動修整自動補償功能，
? 日本安川M3通訊絕對值伺服電機及驅動器，實現磨床絕對坐標運行，重復定位精度高、精、準、快；
其它特點：
? 機臺運動時，導軌自動潤滑裝置定時、定量給各軸導軌和滾珠絲桿供油，保證機床在運行過程中各關鍵部件永久保持潤滑狀態，降低磨損。并且機床在日常運行中，如導軌油量低于極限值時，機床會自動報警并停機，提醒客戶盡快添加導軌油，從而避免由于缺油導致導軌磨損或刮傷；
? 機床采用全密封船型結構，起到良好的防水防塵效果，保持車間生產環境清潔；
? 配置紙帶過濾水機裝置，可以對循環使用的冷卻液進行過濾，提升工件表面光潔度；

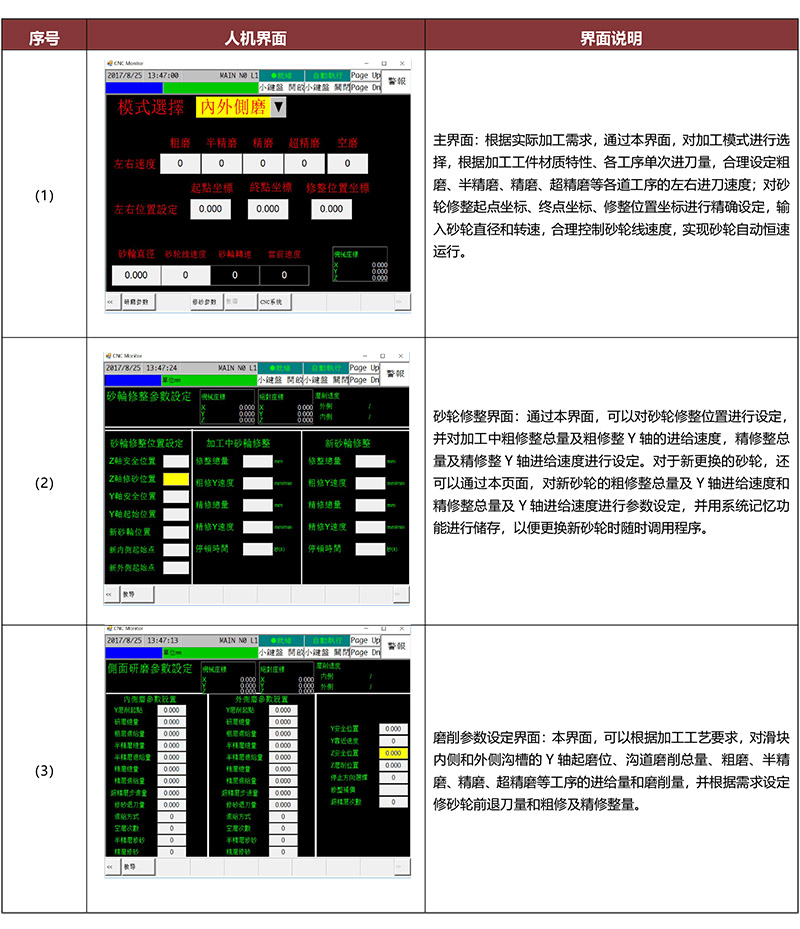

人機界面：
1、設備交貨到客戶指定地點后，本公司安排專業技術服務人員到現場完成安裝調試工作，并對磨床操作人員進行培訓，具體內容如下：
? 熟悉設備性能,提供中文說明書，向受訓人員講解，使其在今后操作中，遇到問題，能夠及時解決，保證設備正常運轉；
? 熟悉各個單元設備的操作，使受訓人員能夠熟悉操作各個單元設備的操作；
? 熟悉整個設備流程，使受訓人員能夠獨立操作整個設備,保證今后操作的連貫性；
? 指導受訓人員對設備的日常保養注意事項。
2、設備的保修:
本公司平面磨床終身保修，免費無償保修壹年,保修時間從設備通過驗收的驗收日起；如用戶操作失誤或沒有保養好造成機器的損壞，由用戶承擔責任。
3、設備的維護:
? 對于機器出現的任何問題，做到2小時內電話響應，并保證在用戶規定的時間內到達指定地點進行故障排查；
? 公司客戶服務部定期電話回訪設備保養、使用情況，并解決使用中的各種疑問。
4、設備的維修:
? 保修期結束后，對于磨床出現的各種非人為因素造成的故障維修費用，給予優惠的價格；并對于需更換的零配件給予優惠的價格；
? 備品、備件的支持：對于用戶需要的備品備件給予優惠的價格。
